Суправентрикулярная (наджелудочковая) экстрасистолия

К суправентрикулярным (наджелудочковым) экстрасистолам относятся как предсердные (в т.ч. верхнепредсердные, нижнепредсердные), так и AV-узловые (в т.ч. из верхней или нижней части AV-узла) экстрасистолы.



ЭКГ-критерии суправентрикулярной экстрасистолии

  • Наджелудочковые экстрасистолы обычно узкие и повторяют морфологию нормального QRS
  • Экстрасистоле может предшествовать зубец Р, часто - измененной формы. Реже зубец Р отрицательный и следует после QRS.
  • Обычно после экстрасистолы следует - неполная компенсаторная пауза (см. подробнее).



Виды суправентрикулярных экстрасистол

  • Верхнепредсердные экстрасистолы происходят из верхних отделов правого или левого предсердия и деполяризуют их сверху вниз, следовательно, зубец Р обычно положительный, нормальной морфологии (если эктопический очаг близко к синусовому узлу) или минимально измененный (чем дальше от синусового узла - тем более изменена морфология Р).
  • Нижнепредсердные экстрасистолы деполяризуют предсердия в обратном направлении, следовательно, зубец Р - отрицательный. Интервал PQ при этом может быть несколько укорочен, однако не менее 120 мсек.
  • AV-узловые экстрасистолы могут исходить как из верхней части АВ-узла, так и из его нижних отделов.
    • При верхнеузловой экстрасистолии импульс сразу покидает АВ-узел, ретроградно деполяризуя предсердия (регистрируется отрицательный Р), одновременно с этим распространяясь вниз по АВ-узлу и активируя желудочки (интервал PQ укорачивается менее 120 мсек).
    • Импульс при нижнеузловой экстрасистолии быстро покидает АВ-узел и деполяризует желудочки (комплекс QRS обычно узкий), одновременно с этим импульс медленно ретроградно поднимается к предсердиям, деполяризуя их снизу вверх. При этом интервал PQ "накладывается" на QRS, и, соответственно, отрицательный зубец Р может наложиться на сегмент ST (в этом случае его хорошо видно), или же может наложиться на QRS - тогда найти его бывает затруднительно.



Пример 1: верхнепредсердная экстрасистола

pac 3 leads

  • Четвертое по счету сокращение - экстрасистола.
  • Комплекс QRS узкий, морфология его не изменена.
  • Зубец Р практически не отличается от нормальных, положительный.
  • Неполная компенсаторная пауза (подробнее...).



Пример 2: Верхнепредсердная экстрасистола на фоне AV-блокады I ст.

av block 1 extrasyst

  • На ЭКГ - интересная комбинация нарушений ритма и проводимости: на фоне AV-блокады I степени (PQ=240 мсек.) зарегистрирована единичная экстрасистола (второе сокращение на данной записи).
  • Экстрасистоле предшествует волна Р немного отличающейся морфологии и более длительный интервал PQ - 300 мсек. Это означает, что экстрасистола происходит из верхних отделов правого предсердия, а АВ-узел в момент проведения экстрасистолического сокращения проводил импульс с дополнительной задержкой в 60 мсек.
  • Комплекс QRS узкий, нормальной морфологии.
  • Неполная компенсаторная пауза (подробнее...).

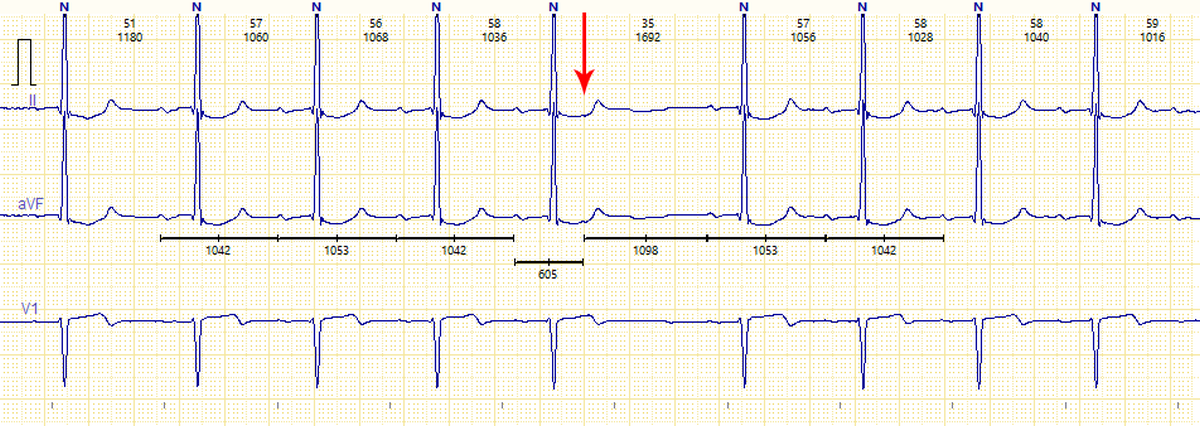

Пример 3: Блокированная экстрасистола на фоне AV-блокады I ст.

low atrial extrasystole

  • Пример похож на предыдущий, - это комбинация AV-блокады I степени (PQ=280 мсек.), на фоне которой зарегистрирована единичная экстрасистола.
  • Зубец Р экстрасистолы произошел в момент реполяризации желудочков и наложился на сегмент ST. Такой Р можно заметить, если сравнить  с сегментами ST нормальных сокращений. Для лучшей видимости можно записать ЭКГ с амплитудой 20 мм/мВ.
  • В момент предсердной экстрасистолы АВ-узел все еще находился в состоянии рефрактерности и не провел предсердный импульс ниже.
  • На ЭКГ такая экстрасистола выглядит как "пауза", так как желудочки не сократились.
  • После экстрасистолического Р возникает компенсаторная пауза, за которой следует нормальное синусовое сокращение.



Пример 4: суправентрикулярная тригеминия

supr ex trigeminy

  • Каждое третье сокращение - экстрасистола. Такой вид регулярной экстрасистолии называется тригеминией.
  • Экстрасистолические комплексы узкие, с минимально измененной морфологией.
  • Зубцы Р накладываются на волны Т предшествующих экстрасистолам сокращений.
  • Неполная компенсаторная пауза (подробнее...).



Пример 5: Нижнепредсердная экстрасистола на фоне CLC (LGL) синдрома

low atrial extrasystole

  • Четвертое по счету сокращение - экстрасистола.
  • Комплекс QRS узкий, морфология его не изменена.
  • Зубец Р отрицательный - значит экстраситола исходит из нижних отделов предсердий.
  • Интервал PQ - около 120 мсек, - нельзя исключить наличие у больного синдрома CLC (LGL).
  • Неполная компенсаторная пауза (подробнее...).



Пример 6: Групповые предсердные экстрасистолы

low atrial extrasystole

  • На фоне синусового ритма видны четыре экстрасистолических сокращения подряд (отмечены красными стрелками).
  • Зубец Р изменил морфологию - это левопредсердные экстрасистолы.
  • Комплекс QRS узкий, морфология его не изменена.
  • Три и более экстрасистол подряд называются "короткая пробежка суправентрикулярной тахикардии".
  • Неполная компенсаторная пауза (подробнее...).
